管式多极滑触线集电器简介

管式多极滑触线集电器简介

1、导向轮主要起到引导和稳定作用，导向轮一般由水平导向轮和垂直导向轮构成，垂直导向轮（稳向）有些集电器不带。

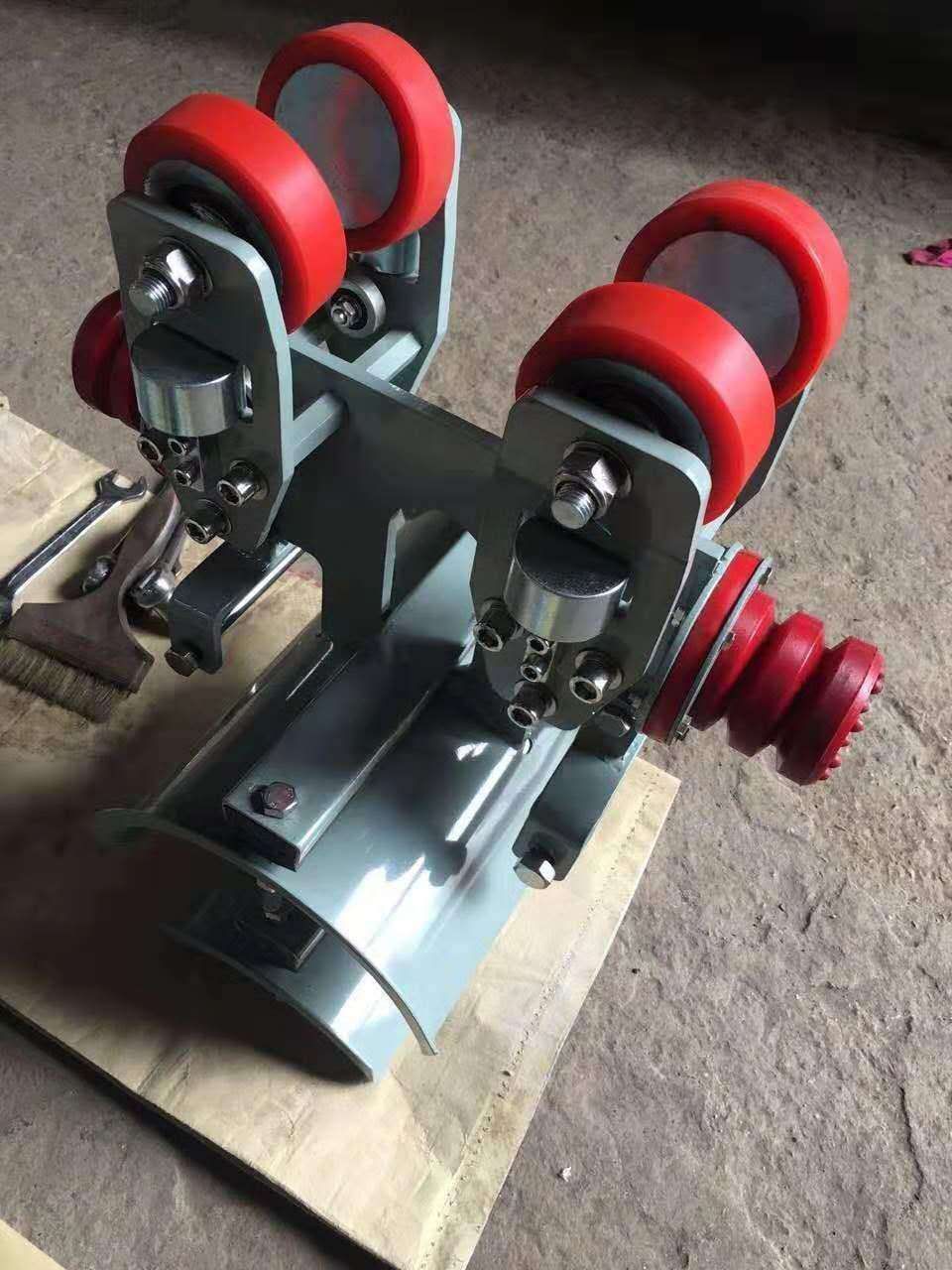

2、碳刷，碳刷主要是由铜和石墨构成，铜起导电作业，石墨起润滑作用，铜和石墨含有比例要协调。有些滑触线要求电流相对较大，这是就需要双刷集电器，上图就是4极双刷集电器，如何区分集电器是几极的？可以通过观察集电器碳刷，水平位置的碳刷合为一极，由此可以看出，上图为4极集电器。

3、正交位置。主要是用来固定拨叉的，拨叉也叫正交器。拨叉另一端焊接在移动设备上。
